Geruchsverschluss für Duschrinnen im Detail

Abläufe als Geruchsverschlüsse (Siphon) für Linienentwässerung (Rinnen) in 100 mm Rostbreite
dummyAblauf für Industrierinne - Modell ARK50W2, seitlicher Abgang Kunststoff, superflach, Dimension DN 50 mit Geruchsverschluß, mit Restfangsieb Ablauf für Industrierinne - Modell ARK75W1, seitlicher Abgang Kunststoff, Dimension DN 75 mit Geruchsverschluß, mit Restfangsieb Ablauf für Industrierinne - Modell ARE110S1, senkrechter Abgang Edelstahl, Dimension DN 110 mit Geruchsverschluß, mit Restfangsieb
Für unsere Rinnen können Sie unter den unten gezeigten Geruchsverschlüssen (Abläufen) auswählen. Sie erhalten den passenden Ablauf in Kunststoff oder Edelstahl und in den Dimensionen DN 50 - DN 75 sowie DN 110 (Edelstahl).
Das hohe Ablaufvolumen liegt bei Abläufen mit normaler Höhe und mit Geruchsverschluß und Schmutzfangsieb zwischen 1,0 l/s und 1,4 l/s (für die Ausführung superflach 0,5 l/s). Der Geruchsverschluss ist einfach entnehmbar und leicht zu reinigen. Wenn Sie Schmutzfangsieb und und Siphon nicht benötigen, so erreichen die Abläufe ein Abflußvolumen von bis zu 3,0 l/s (je nach Typ).

Abläufe aus Kunststoff

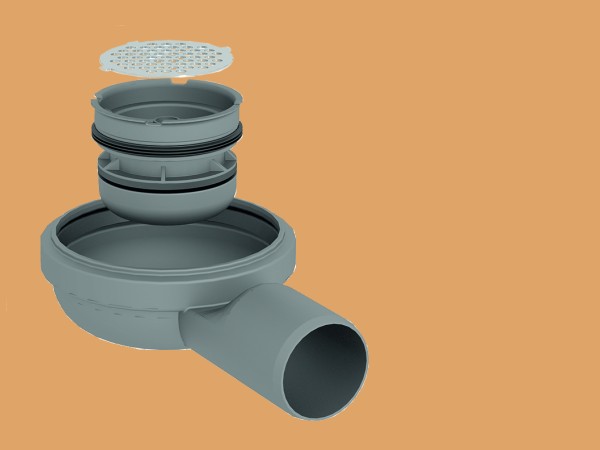

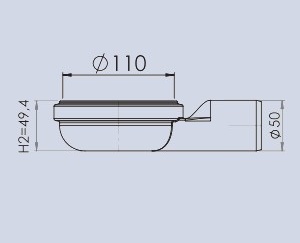

ARK50W2 : Kunststoffablauf für Rinnen, superflach, Abgang seitlich, DN 50, Höhe nur 50 mm, Ablaufkörper nur 49,4 mm, Kapazität 0,5 l/s (max 1,5 l/s)
IEA0004 (SRK 50 W1)
Kunststoffablauf superflach für Ablaufrinne,
Abgang seitlich in Dimension DN 50,
Höhe Ablaufkörper 49,4 mm, Kapazität 0,65 l/s,
mit Geruchsverschluß IEA0021
Zubehör: Restesieb IEZ0011
(Kapazität ohne Geruchsverschluß und Restsieb 1,0 l/s)

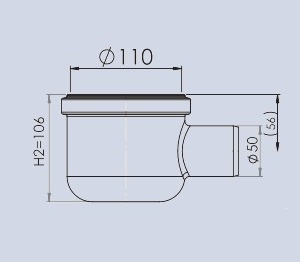

ARK 50 W 1 : Kunststoffablauf für Rinnen, Abgang seitlich, DN 50, Höhe 106 mm, Kapazität 1,0 l/s (max 1,8 l/s)
IEA0005  (ARK 50 W1)
Kunststoffablauf für Ablaufrinne, Abgang seitlich in Dimension DN 50,
Höhe Ablaufkörper 106 mm, Kapazität 1,0 l/s,
mit Geruchsverschluß IEA0023
Zubehör: Restesieb IEZ0011
(Kapazität ohne Geruchsverschluß und Restesieb 1,8 l/s)

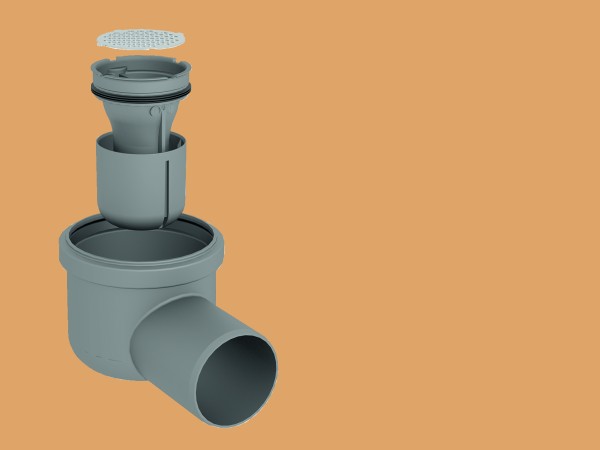

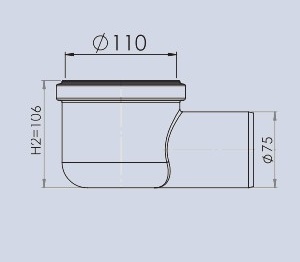

ARK 75 W 1 : Kunststoffablauf für Rinnen, Abgang seitlich, DN 75, Höhe 106 mm, Kapazität 1,3 l/s (max 2,5 l/s)
IEA0002  (ARK 75 W1)
Kunststoffablauf für Ablaufrinne, Abgang seitlich in Dimension DN 75,
Höhe Ablaufkörper 106 mm, Kapazität 1,2 l/s,
mit Geruchsverschluß IEA0023
Zubehör: Restsieb IEZ0011
(Kapazität ohne Geruchsverschluß und Restesieb 2,5 l/s)
ARK 75 S 1 : Kunststoffablauf für Rinnen, Abgang senkrecht, DN 75, Höhe 173 mm, Kapazität 1,3 l/s (max 2,5 l/s)
IEA0003  (ARK 75 S1)
Kunststoffablauf für Ablaufrinne,
Abgang senkrecht in Dimension DN 75,
Höhe Ablaufkörper 173 mm, Kapazität 1,2 l/s,
mit Geruchsverschluß IEA0023
Zubehör: Restesieb IEZ0011
(Kapazität ohne Geruchsverschluß und Restesieb 2,5 l/s)

Detailmaße der Abläufe für 100 + 150 mm Rinnen (als PDF)

Abläufe aus Edelstahl

ARE75W1: Edelstahlablauf für Rinnen, Abgang seitlich, DN 75, Höhe 173 mm, Kapazität 1,3 l/s (max 2,5 l/s)
IEA0006 (ARE 75 W1)
Edelstahlablauf für Ablaufrinne, Abgang seitlich in Dimension DN 75,
Höhe 102 mm, Kapazität 1,2 l/s, mit Geruchsverschluß IEA0022
Zubehör: Restsieb IEZ0011
(Kapazität ohne Geruchsverschluß und Restesieb 2,5 l/s)

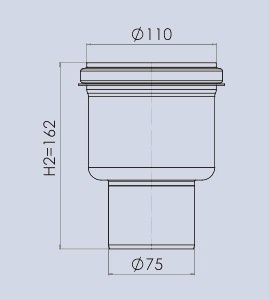

ARE75W1: Edelstahlablauf für Rinnen, Abgang senkrecht DN 75, Höhe 162 mm, Kapazität 1,3 l/s (max 2,5 l/s)
IEA0007  (ARE 75 S1)
Edelstahlablauf für Ablaufrinne,
Abgang senkrecht in Dimension DN 75,
Höhe 162 mm, Kapazität 1,2 l/s, mit Geruchsverschluß IEA0022
Zubehör: Restsieb IEZ0011
(Kapazität ohne Geruchsverschluß und Restesieb 2,5 l/s)

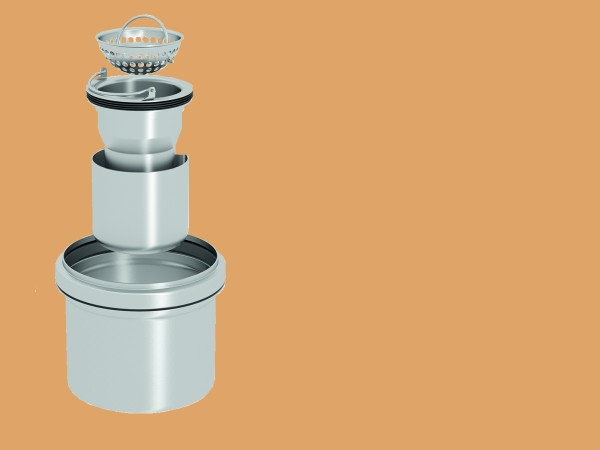

ARE110S1: Edelstahlablauf für Rinnen, Abgang senkrecht DN 110, Höhe 100 mm, Kapazität 1,4 l/s (max 3,0 l/s)
IAE0008  (ARE 110 S1)
Edelstahlablauf für Ablaufrinne,
Abgang senkrecht in Dimension DN 110,
Höhe 100 mm, Kapazität 1,2 l/s, mit Geruchsverschluß IEA0022
Zubehör: Restesieb IEZ0011
(Kapazität ohne Geruchsverschluß und Restesieb 3,0 l/s)

Detailmaße der Abläufe für 100 + 150 mm Rinnen (als PDF)

Konfigurator

Händlern unterbreiten wir gerne ein individuelles Angebot. Bitte teilen Sie uns Ihren detailierten Bedarf über folgenden Link zum Konfigurator für Rinnen in 100 mm Breite. Die Lieferzeit für Serienprodukte beträgt - nach technischer Klärung - ca. 4 Wochen ab hier.
