Edelstahlrinne mit Rostbreite 100 mm für Betonboden

Edelstahl Kastenrinne für Betonboden mit 100 mm breitem Designrost Quadrat und mittigem Abfluss durch Kunststoffablauf mit waagrechtem Abgang.

Kastenrinne für Rostbreite 100 mm und Betonboden
Sie erhalten unsere Linienentwässerung für den gewerblichen Anspruch in vielen Varianten für unterschiedliche Bodenausführungen. Die hochwertige Kastenrinnen (Rinnenkörper aus säurefestem Edelstahl) wurden entwickelt für die professionellen Anforderungen von Gewerbe und Industrie mit attraktiven Designrosten oder besonders belastbaren Gitterrosten (R13-V10).

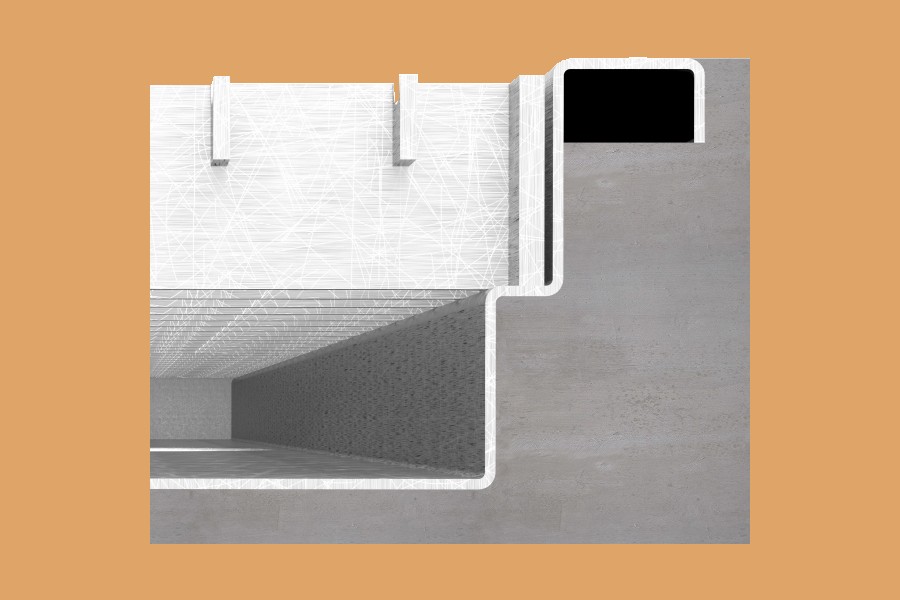

Detailabbildung einer Rinne mit 100 mm Rostbreite in Betonboden

Auf dieser Seite finden Sie die Details zu Rinnen für Betonboden - weitere Bodenarten finden Sie im Register Boden- / Belagsarten oder auf der Übersichtseite "100 mm Rostbreite".

Rostarten
Ablaufplatzierung
Rinnen mit mittigem Ablauf (Standard)
Sonderanfertigung: Rinnen mit seitlichem Ablauf
Konfigurator (Preisanfrage)

Rostarten

Designrost "Quadrat"
Edelstahl Klasse K3
(bis 300 KG)

Gitterrost Breite 100 mm für Belastungsklasse L15 (bis 1.500 KG)

Gitterrost - R13 (V10)
Edelstahl Klasse L15
(bis 1.500 KG).

Gitterrost Breite 100 mm für Belastungsklasse M125 (bis 12.500 KG)

Gitterrost - R13 (V10)
Edelstahl Klasse M125
(bis 12.500 KG)

Ablaufplatzierung

Linienentwässerung mit 100 mm Rostbreite mit mittig platziertem Ablauf / Geruchsverschlusses für Betonboden

Ausführung mittig

PDF-Download technische Unterlage

Zeichnung per Mausklick vergößern >>>

Detailmaße für gewerbliche Entwässerungs-Rinne aus Edelstahl mit mittigem Abgang für Betonboden mit Rostbreite 100 mm

Industrieentwässerung 100 mm Rostbreite mit seitlich platziertem Ablauf / Geruchsverschlusses für Betonboden

Sonderausführung seitlich

PDF-Download technische Unterlage

Zeichnung per Mausklick vergößern >>>

Detailmaße für gewerbliche Edelstahl-Kastenrinne mit seitlichem Abgang für Betonböden mit Rostbreite 100 mm

Bedienungshinweis: Alle Absätze mit dem Dreieck können Sie durch "Mausklick" auf die Überschrift auf- oder zuklappen.

Ablauf mittig nach Rostarten

Abluß erfolgt mittig unter der Ablaufrinne mit 100 mm Rostbreite.

Nachfolgend finden Sie die Details für die Rinnen mit mittiger Entwässerung sortiert nach den Rostausführungen. Die Abmessungen erhalten Sie hier als PDF Detailmaße Ablaufrinne (Betonboden, mittig).

Die Rinnen sind um einen Ablaufkörper (Siphon) zu ergänzen - die Details über die Abläufe finden Sie unter Geruchsverschluss für 100 mm Rinne.

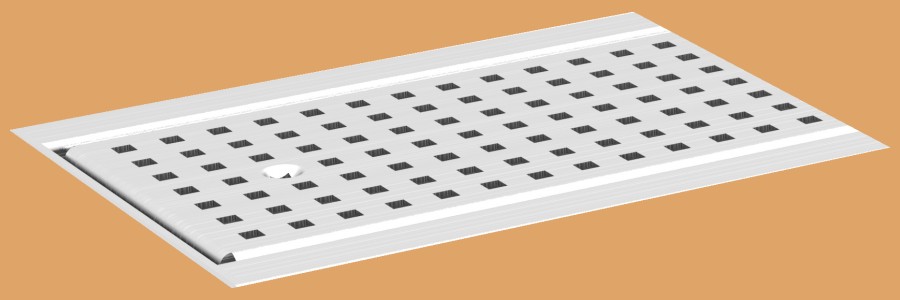

Designrost "Quadrat"

Designrost - Motiv Quadrat - für Rinnen in Rostbreite 100 mm und Längen von 600 mm bis 2500 mm für homogene Böden (PVC)

Quadrat: Der Edelstahlrost im klassischen Design für die Rinne mit einer Breite von 100 mm (Rost) in Belastungsklasse K3 (bis 300 KG). Die passenden Geruchsverschlüsse finden Sie mit dem Link zur Detailseite Abläufe für Rinnen.

Abmessungen und Bestellnummern

Rostmuster: Quadrat - Bodenart: Betonboden

Modell	Rost	Ablaufplatzierung	Abmessungen
IRM 60 B1Q	600 x 100 mm	mittig	Körper 606 x 137 mm außen 642 x 137 / 269 mm
IRM 80 B1Q	800 x 100 mm	mittig	Körper 806 x 137 mm außen 842 x 137 / 269 mm
IRM 90 B1Q	900 x 100 mm Sonderanfertigung	mittig	Körper 906 x 137 mm außen 942 x 137 / 269 mm
IRM 100 B1Q	1.000 x 100 mm	mittig	Körper 1.006 x 137 mm außen 1.042 x 137 / 269 mm
IRM 110 B1Q	1.100 x 100 mm Sonderanfertigung	mittig	Körper 1.106 x 137 mm außen 1.142 x 137 / 269 mm
IRM 120 B1Q	1.200 x 100 mm	mittig	Körper 1.206 x 137 mm außen 1.242 x 137 / 269 mm
IRM 140 B1Q	1.400 x 100 mm	mittig	Körper 1.406 x 137 mm außen 1.442 x 137 / 269 mm
IRM 150 B1Q	1.500 x 100 mm	mittig	Körper 1.506 x 137 mm außen 1.542 x 137 / 269 mm
IRM 200 B1Q	2.000 x 100 mm	mittig	Körper 2.006 x 137 mm außen 2.042 x 137 / 269 mm
IRM 250 B1Q	2.500 x 100 mm	mittig	Körper 2.506 x 137 mm außen 2.542 x 137 / 269 mm

Nach oben (Seitenanfang)

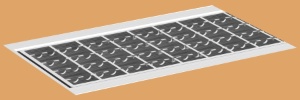

Gitterrost L 15

Gitterrost für starke Beanspruchung (bis 1.500 KG) - für Rinnen in Rostbreite 100 mm und Längen von 600 mm bis 2500 mm für Betonböden

Gitterrost L 15: Der Edelstahlrost für hohe Belastung in rutschfester Ausführung R13 (V10) für die 100 mm breiten Rinne in Belastungsklasse L15 (bis 1.500 KG). Die notwendigen Abläufe finden Sie unter Abflusslösungen Details.

Abmessungen und Bestellnummern

Rostmuster:Gitter - L 15 (R13-V10) - Bodenbelag: Betonboden

Modell	Rost	Ablaufplatzierung	Abmessung
IRM 60 B1L	600 x 100 mm	mittig	Körper 606 x 137 mm außen 642 x 137 / 269 mm
IRM 80 B1L	800 x 100 mm	mittig	Körper 806 x 137 mm außen 842 x 137 / 269 mm
IRM 90 B1L	900 x 100 mm Sonderanfertigung	mittig	Körper 906 x 137 mm außen 942 x 137 / 269 mm
IRM 100 B1L	1.000 x 100 mm	mittig	Körper 1.006 x 137 mm außen 1.042 x 137 / 269 mm
IRM 110 B1L	1.100 x 100 mm Sonderanfertigung	mittig	Körper 1.106 x 137 mm außen 1.142 x 137 / 269 mm
IRM 120 B1L	1.200 x 100 mm	mittig	Körper 1.206 x 137 mm außen 1.242 x 137 / 269 mm
IRM 140 B1L	1.400 x 100 mm	mittig	Körper 1.406 x 137 mm außen 1.442 x 137 / 269 mm
IRM 150 B1L	1.500 x 100 mm	mittig	Körper 1.506 x 137 mm außen 1.542 x 137 / 269 mm
IRM 200 B1L	2.000 x 100 mm	mittig	Körper 2.006 x 137 mm außen 2.042 x 137 / 269 mm
IRM 250 B1L	2.500 x 100 mm	mittig	Körper 2.506 x 137 mm außen 2.542 x 137 / 269 mm

Nach oben (Seitenanfang)

Gitterrost M125

Gitterrost M 125: Der Edelstahlrost für höchste Belastung in rutschfester Ausführung R13 (V10) für die 100 mm breiten Rinne mit der Belastungsklasse M125 (bis 12.500 KG). Die Einzelheiten zu den Abläufen finden Sie mit dem folgenden Link zu Geruchsverschluss für 100 mm Rinnen.

Abmessungen und Bestellnummern

Rostmuster: Gitter - M 125 (R13-V10) - Bodenbelag: Betonboden

Modell	Rost	Ablaufplatzierung	Abmessung
IRM 60 B1M	600 x 100 mm	mittig	Körper 606 x 137 mm außen 642 x 137 / 269 mm
IRM 80 B1M	800 x 100 mm	mittig	Körper 806 x 137 mm außen 842 x 137 / 269 mm
IRM 90 B1M	900 x 100 mm	mittig	Körper 906 x 137 mm außen 942 x 137 / 269 mm
IRM 100 B1M	1.000 x 100 mm	mittig	Körper 1.006 x 137 mm außen 1.042 x 137 / 269 mm
IRM 110 B1M	1.100 x 100 mm	mittig	Körper 1.106 x 137 mm außen 1.142 x 137 / 269 mm
IRM 120 B1M	1.200 x 100 mm	mittig	Körper 1.206 x 137 mm außen 1.242 x 137 / 269 mm
IRM 140 B1M	1.400 x 100 mm	mittig	Körper 1.406 x 137 mm außen 1.442 x 137 / 269 mm
IRM 150 B1M	1.500 x 100 mm	mittig	Körper 1.506 x 137 mm außen 1.542 x 137 / 269 mm
IRM 200 B1M	2.000 x 100 mm	mittig	Körper 2.006 x 137 mm außen 2.042 x 137 / 269 mm
IRM 250 B1M	2.500 x 100 mm	mittig	Körper 2.506 x 137 mm außen 2.542 x 137 / 269 mm

Nach oben (Seitenanfang)

Sonderausführung: Ablauf seitlich nach Rostarten

Abluß erfolgt seitlich unter der Ablaufrinne. Rost in 100 mm Breite.

Nachfolgend finden Sie die Details für die Rinnen mit seitlicher Entwässerung sortiert nach den Rostausführungen. Die Detailmaße erhalten Sie las PDF hier für seitlicher Ablauf (Betonboden).

Die Rinnen sind um einen Ablaufkörper (Siphon) zu ergänzen - die Details über die Abläufe finden Sie unter Geruchsverschluss für 100 mm Rinne.
