Großküchen Bodenwanne

Edelstahl Bodenwannen für Großküchen, Gewerbe und Industrie zur sicheren Entwässerung großer Wassermengen.
Edelstahl Ablaufwannen für Großküchen, Kantinen oder auch die Lebensmittelindustrie mit mittigem Ablauf zum Einsatz in Gebäuden (nicht für den Außenbereich). Detailmaße über die nachfolgenden Angaben hinaus erhalten Sie bei Anfragen über unseren Konfigurator.

Roste: Abmessungen und Ausführungen

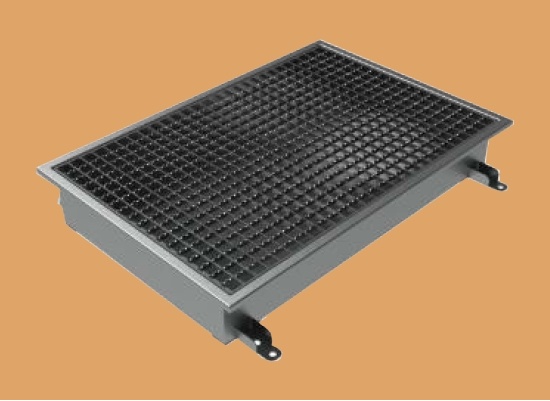

Edelstahl Ablaufwanne mit hohe Entwässerungsleistung in Kantinen, Großküchen und der Lebensmittelindustrie. Abmessungen in Serie und nach Maß.
Für den Anwendungsbereich Großküche haben wir
  • Serie: Edelstahl-Gitterrost - R13 (V10) - in Belastungsklasse L 15 (1.500 KG)
  • Extra: Edelstahl-Gitterrost - R13 (V10) - in Belastungsklasse M 125 (12.500 KG)
Die Abmessungen der Roste für Serienmodelle:
  • 300 mm x 300 mm
  • 400 mm x 400 mm
  • 600 mm x 400 mm
  • 500 mm x 300 mm
  • 800 mm x 500 mm
  • 900 mm x 600 mm
  • 1.000 mm x 300 mm

Bodenwannen: Abmessungen und Höhen

Höhen

Edelstahl Ablaufwanne für hohe Entwässerungsleistung für Großküchen.
Abmessungen in Serie und nach Maß.
Die Auffangwanne gibt es, je nach Abmessungen, in einer oder zwei Höhen von:
  • 100 mm
  • 200 mm
(Gesamthöhe zzgl. Ablauf)

Abmessungen

Die Auffangwanne ist, abhängig von der Belagsart, mindestens 39 mm länger als der Rost. Die Fußbefestigung ragt darüber hinaus. Die vollständige Einbauhöhe hängt von der Art der Ablaufes und evtl. Zubehör ab.

Beispiel: Wannenhöhe 100 mm, Ablauf Abgang waagrecht, 75 mm
Bodenbelag Rost (mm) Außenmaße (mm)
ohne Fußbefestigung
Betonboden 400 x 400 439 x 439 x 271
Gegossene Kunststoffböden 400 x 400 479 x 479 x 271
Homogene Beläge 400 x 400 520 x 520 x 271
Fliesen - Flüssigdichtung 400 x 400 490 x 490 x 271

Geeignete Bodenbeläge

Wir bieten für unsere Großküchenlösungen verschiedene Ausführungen für unterschiedliche Belagsarten an. Weitere Informationen finden Sie im Register Boden- / Belagsarten.

Abgangsarten

Ausführungen

Grosskuechen Ablaufuebersicht
Für die unter der Wanne montierten Edelstahlabläufe ist für den optionalen Grobfilter oder Sandfang mit erhöhtem Volumen ein Edelstahl-Überhöhungsring (Zwischenstück) erhältlich.

Dimensionen

Abgang Dimension Höhe (mm) (*) Option: Überhöhungsring Ablaufvolumen
Senkrecht 75 mm 245,5 mm 100 mm ca. 3,0 l/sek.
Waagrecht 75 mm 171 mm 100 mm ca. 2,7 l/sek.
Senkrecht 110 mm 256 mm 100 mm ca. 3,2 l/sek.
Waagrecht 110 mm 171 mm 100 mm ca. 3,2 l/sek.
* Überhöhungsring notwendig für Fillter vor Ablauf mit größerem Auffangvolumen

Zubehör (optional)

Für besondere Anforderungen erhalten Sie passendes (optionales) Zubehör:
  • Grobteilefilter für Partikel >5 mm (1,1 Ltr. Volumen)
  • Sandfang (0,8 Ltr. Volumen - ACHTUNG reduziert Ablaufvolumen auf 1,9 l/s).

Für Abläufe mit (optionalem) Überhöhungsring:
  • Grobteilfilter für Partikel >5 mm - 2,4 Liter Volumen
  • Sandfang - 1,3 Liter Volumen

Konfigurator Bodenwanne für Großküche

Händlern unterbreiten wir gerne ein individuelles Angebot. Bitte teilen Sie uns Ihren detaillierten Bedarf mit über den Konfigurator Großküchen Bodenwanne.



Alle Abbildungen und Maße sind vorbehaltlich der technischen und optischen Weiterentwicklung.
