Ehmer Design Duschrinne für homogene Beläge und PVC Beläge eingebunden in einem PVC Nassraumbelag.
Die Ehmer Design-Duschrinnen binden homogene Nassraumbeläge aus PVC mit einem rundherum durch Schrauben fixierten Rahmen mit zusätzlicher Dichtung dauerhaft sicher ein. Als weitere Besonderheit sind die Siphons selbstschließend und können daher nicht austrocknen. Technische Details finden Sie untenstehend und auf der vorhergehenden Seite über Duschrinnen.

Im Lieferumfang sind Füsse für den Einbau in Beton enthalten, als Extra sind Rahmen für den Einbau in Fertigestrich erhältlich (siehe unten unter Einbauarten). Bitte beachten Sie bei den Abmessungen einen Abstand von mindestens 200 mm zur Wand.

Roste in Sonderausführung

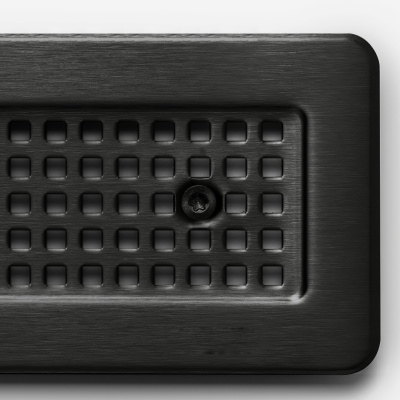

Rost mit mattschwarzer PVD Veredelung für Duschrinnen in Längen 600 - 1.000 mm
Alternativ zu der Ausführung in Edelstahl gebürstet gibt es die Edelstahlroste mit einer hochwertigen PVD-Veredelung in der attraktiven Trendfarbe mattschwarz.
Rost mit messing matter PVD Veredelung für Duschrinnen in Längen 600 - 1.000 mm
Eine weitere Alternative bieten wir mit der PVD-Oberfläche in messing matt an. Beide in allen Längen (600 - 1.000 mm).

Abmessungen Rinne

Abmessungen-Ablaufrinne-Draufsicht

Übersicht Rinnenmodelle


Navigationslink zu den Rinnenmodellen ERW 50 (DN 50) und ERW 70 (DN 70) für homogene Böden
Waagrechter Abgang DN 50 + DN 70		 Navigationslink zu superflachen Rinne ERF 50 (DN 50) für homogene Böden
Waagrechter Abgang - superflach
Navigationslink zu den Rinnenmodellen ERS 50 (DN 50) und ERS 70 (DN 70) für homogene Böden
Senkrechter Abgang DN 70		 Navigationslink zu den Rinnenmodellen ERL 50 (DN 50) und ERL 70 (DN 70) für homogene Böden
Seitlicher Abgang DN 50 + DN 70
----------------------------------------------------------------------------------
Fortsetzung auf der nächsten Seite. / © Copyright Martin Ehmer GmbH - Alle Rechte vorbehalten. Alle Abbildungen und Maße vorbehaltlich der technischen und optischen Weiterentwicklung

ERW 50 + 70 - Abgang waagrecht

Abmessungen Linienentwässerung Modell ERW für PVC-Nassraumbelag mit waagrechtem Abgang DN 50 oder DN 70 und selbstschließendem Geruchsverschluss Detailmaße Siphon fest verbaut mit Ablaufrinnen ERW mit Abgang waagrecht DN 50 oder DN 70
Artikel
 Abgang Dim. Mindest- Ablauflm. 630 730 830 930 1.030
ERW 70
 waagrecht DN 70
 0,8 l/s 610 603 610 703
 610 803 610 903 611 003
ERW 50 waagrecht DN 50 0,8 l/s 610 602
 610 702
 610 802 610 902 611 002
Mindest Ablaufmenge ermittelt nach EN 1253-1
Der Ablaufkörper ist fest mit der Rinne verbunden und nicht drehbar.
Zubehör: Einbaurahmen für Fertigestrich

ERF 50 - Abgang waagrecht, superflach


 Abmessungen Linienentwässerung Modell ERF für PVC-Nassraumbelag mit superflachem waagrechtem Abgang DN 50 und selbstschließendem Geruchsverschluss Detailmaße superflacher Siphon fest verbaut mit Ablaufrinne ERF 50 mit Abgang waagrecht DN 50
Artikel
 Abgang Dim. Mindest- Ablauflm. 630 730 830 930 1.030
ERF 50
 waagrecht
superflach		 DN 50 0,6 l/s 610 601
 610 701 610 801 610 901 611 001
Mindest Ablaufmenge ermittelt nach EN 1253-1
Der Ablaufkörper ist fest mit der Rinne verbunden und nicht drehbar.
Kein Einbaurahmen für Fertigestrich verwendbar, Einsatz nur in Beton-/Estrich

ERS 70 - Abgang senkrecht

Abmessungen Linienentwässerung Modell ERS für PVC Nassraumbelag mit senkrechtem Abgang DN 70 und selbstschließendem Geruchsverschluss Detailmaße Siphon fest verbaut mit Ablaufrinne ERS mit Abgang senkrecht DN 70

Artikel
 Abgang Dim. Mindest- Ablauflm. 630 730 830 930 1.030
ERS 70
 senkrecht DN 70 0,8 l/s 610 605
 610 705 610 805 610 905 611 005
Mindest Ablaufmenge ermittelt nach EN 1253-1
Der Ablaufkörper ist fest mit der Rinne verbunden und nicht drehbar.
Zubehör: Einbaurahmen für Fertigestrich/

Nach oben

ERL 50 + 70 - Abgang seitlich

Abmessungen Linienentwässerung Modell ERL für PVC Nassraumbelag mit seitlichem Abgang DN 50 oder DN 70 und selbstschließendem Geruchsverschluss
 Detailmaße Siphon fest verbaut mit Ablaufrinnen ERL mit Abgang seitlich DN 50 oder DN 70
Artikel
 Abgang Dim. Mindest- Ablauflm. 630 730 830 930 1.030
ERL 70
 seitlich DN 70
 0,8 l/s 610 607 610 707
 610 807 610 907 611 007
ERL 50 seitlich DN 50 0,8 l/s 610 606
 610 706
 610 806 610 906 611 006
Mindest Ablaufmenge ermittelt nach EN 1253-1
Der Ablaufkörper ist fest mit der Rinne verbunden und nicht drehbar.
Bauartbedingt können die Stellfüße für den Einguß NICHT auf der Ablaufseite angebracht werden.
Zubehör: Einbaurahmen für Fertigestrich

Nach oben


Einbauarten (Bodenaufbau)

Serie: Ausführung mit Stellfüssen für Beton
Im Lieferumfang der Duschrinne für PVC Boden sind Stellfüsse für Beton- und Estrichboden enthalten.

 Extra: Einbaurahmen für FertigestrichERW Einbaurahmen als Zubehör zu Rinnen für PVC-Nassraumbelag zum Einbau in 22 mm Fertigestrich

Nach oben

ERH - Einbauzubehör Fertigestrich (22 mm)

Einbaurahmen
ERW Einbaurahmen für den Einbau von Duschrinnen in Fertigestrich oder Holzböden in 22 mm Stärke.		 Rinne mit EinbaurahmenERW Einbaurahmen abgebildet montiert an Duschrinne. Zur Montage in Fertigestrich oder Holzböden mit Stärke von 22 mm.

Artikel
 630 730 830 930 1.030
ERH
Rahmen für 22 mm Fertigestrich
 640 600 640 700
 640 800 640 900 641 000
Nicht für ERF 50 - superflach geeignet
Alle Abbildungen und Maße sind vorbehaltlich der technischen und optischen Weiterentwicklung.
-----------------------------------------------------------------------------------
